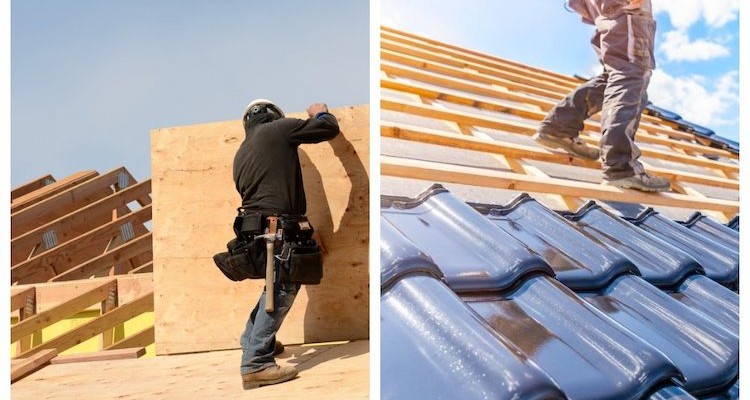

Виды обрешётки: сплошная и разрежённая — в чём разница и где применяется
Выбор подходящего типа обрешётки — ключевой момент в создании надёжной кровельной конструкции. От него зависят прочность крыши, долговечность покрытия и защита дома от атмосферных осадков и перепадов температуры.
В этой статье мы расскажем, какие виды обрешётки крыши существуют, чем отличается сплошная обрешётка от разрежённой (шаговой), для каких кровельных материалов она применяется и какие ошибки часто допускаются при монтаже. Также мы расскажем о том, какие типы обрешёток подходят под разные виды кровли — от металлочерепицы до таких материалов, как Ондулин Смарт, Черепица Ондулин и Ондувилла.
Что такое обрешётка и для чего она необходима
Обрешётка — это конструкция, монтируемая поверх деревянных стропил, служащая опорой для кровли.
Основные функции:
- Равномерное распределение нагрузки. Обрешётка принимает на себя нагрузку от снега, порывов ветра и самого кровельного покрытия, равномерно передавая её на стропильную систему.
- Создание ровной поверхности. Без этого качественно смонтировать кровлю невозможно.
- Увеличение жёсткости и прочности кровельной конструкции. Она связывает стропила в единую систему и помогает поддерживать правильную геометрию скатов.

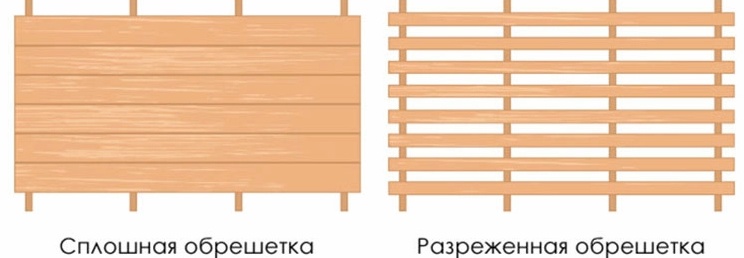

Различают два основных вида обрешётки — сплошную и разрежённую.
Источник: spec-krovlya.ru

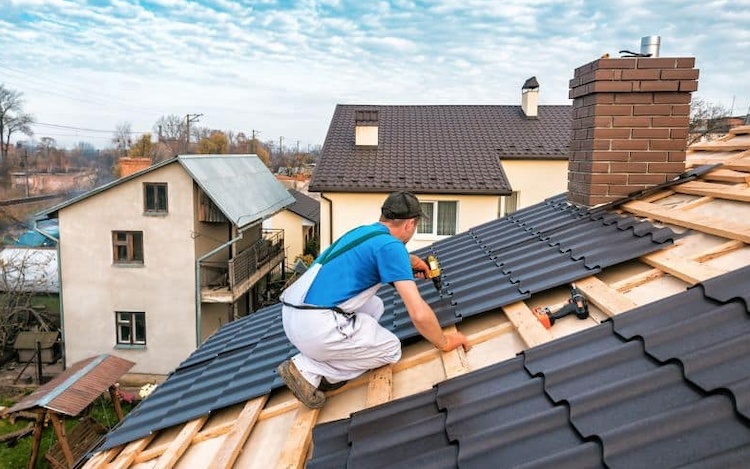

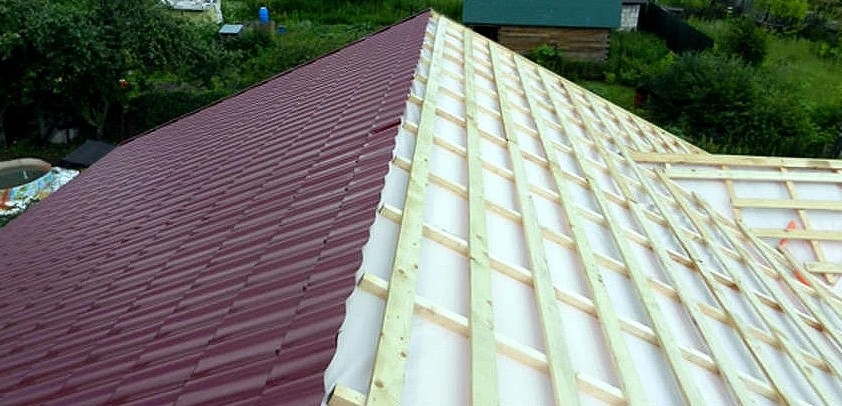

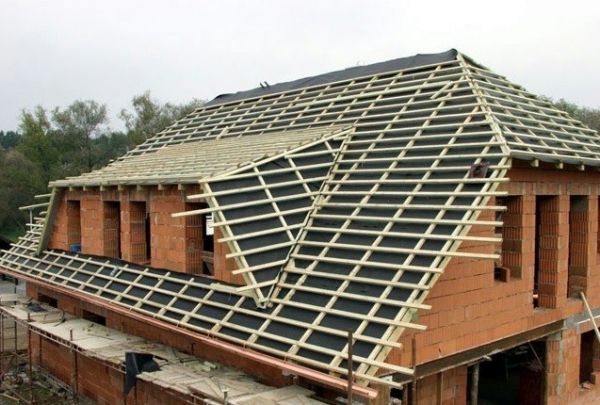

Разрежённая обрешётка
Разрежённая, или шаговая обрешётка, — это конструкция из брусков или досок, уложенных на стропила с определённым шагом. Как правило, используют брус 50×50 мм, 60×60 мм или доски толщиной от 25 мм и больше, которые крепят непосредственно к стропильной системе.
Очень важно, чтобы древесина была хорошо просушена — её влажность не должна превышать 15%. Сырые бруски со временем коробятся, что может привести к нарушению геометрии крыши и повреждению кровельного покрытия. Шаг между отдельными элементами выбирают в зависимости от вида кровли и угла наклона скатов.
Источник: drewdachy.pl
Преимущества разрежённой обрешётки
- Экономичный расход древесины. По сравнению со сплошным настилом, разреженная конструкция позволяет существенно снизить затраты на пиломатериалы без ущерба для прочности.
- Лёгкость. Меньшее количество материала проще переносить, перевозить, поднимать и монтировать.
- Простота монтажа. С задачей по монтажу разрежённой обрешётки сможет справиться даже начинающий строитель, что ускоряет процесс строительства крыши.
- Улучшенная вентиляция подкровельного пространства. В отличие от сплошной обрешётки, воздух лучше обдувает нижнюю поверхность кровельного материала, что способствует уменьшению конденсата и улучшению вентиляции.
Разрежённая обрешётка особенно удобна для частных домов, где используется лёгкое кровельное покрытие и важна вентиляция подкровельного пространства. Она позволяет конструкции «дышать» и предотвращает образование конденсата под кровельными листами.
Недостатки разрежённой обрешётки
- Требует точного расчёта шага. Неверно рассчитанное расстояние между досками может привести к деформации или провисанию кровельных листов и нарушению герметичности в местах нахлёстов и примыканий, что неизбежно приведёт к протечкам.
- Уступает по прочности сплошной обрешётке. Это может быть критичным фактором, например, если в вашем регионе крыши домов подвергаются большим снеговым нагрузкам.
Несмотря на перечисленные недостатки, разрежённая обрешётка считается самым популярным вариантом для частного домостроения. Она проста в устройстве и не требует больших затрат на материалы, как в случаях, когда необходимо сплошное основание.
Источник: housinghow.com
Для каких крыш подходит
Разрежённая обрешётка применяется на любых скатных крышах: односкатных, двускатных, вальмовых или полувальмовых, шатровых, многощипцовых, мансардных. Её используют там, где уклон скатов превышает 10-15°, что обеспечивает естественный сток воды. Такая конструкция идеально подходит под листовые материалы — Ондулин, металлочерепицу, профнастил или шифер.
Ошибки монтажа разрежённой обрешётки

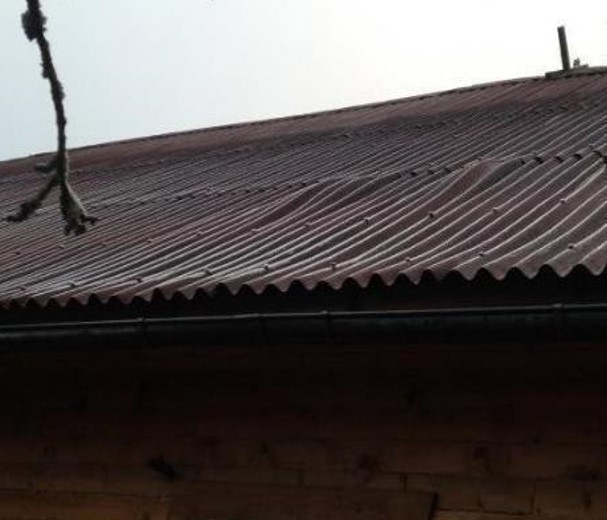

Неправильный шаг между брусками. Слишком большое расстояние между брусками или досками приводит к провисанию кровельного покрытия. На фото ниже — крыша, покрытая Ондулином Смарт. Листы провисли из-за того, что кровельщики неправильно смонтировали обрешётку и сделали очень большой шаг.
Применение непросушенных пиломатериалов. Естественное усыхание древесины приводит к её короблению и изменению геометрии, что ослабляет крепёж и, тем самым, способствует появлению протечек на крыше.
Некачественная фиксация к стропилам. Использование недостаточного количества крепёжных элементов или ненадёжное крепление, например, при помощи неподходящих по толщине и длине гвоздей, снижает несущую способность конструкции и её устойчивость к ветровым нагрузкам. Со временем такие соединения могут расшататься, что приведет к дестабилизации всей кровельной системы.
Отсутствие контробрешётки или недостаточная её высота. Монтаж кровли без контрбруса лишает подкровельное пространство хорошего вентиляционного зазора. Это препятствует свободной циркуляции воздуха, что приводит к застою влаги, намоканию утеплителя и гниению деревянных конструкций.
Использование тонких брусков. Бруски недостаточного сечения не обладают необходимой прочностью и жёсткостью, чтобы выдерживать вес всей конструкции, слой снега и эксплуатационные нагрузки. Их деформация неизбежно вызывает нарушение целостности кровельного покрытия.
Такие ошибки снижают срок службы крыши. Поэтому важно строго соблюдать правила монтажа от производителя кровельного материала.

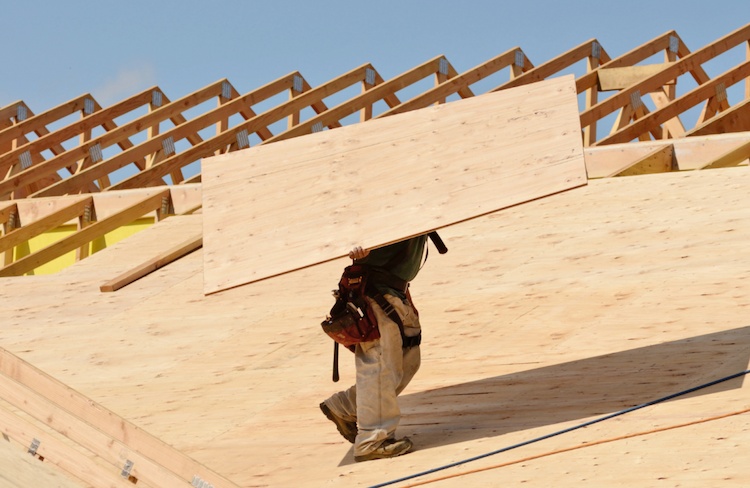

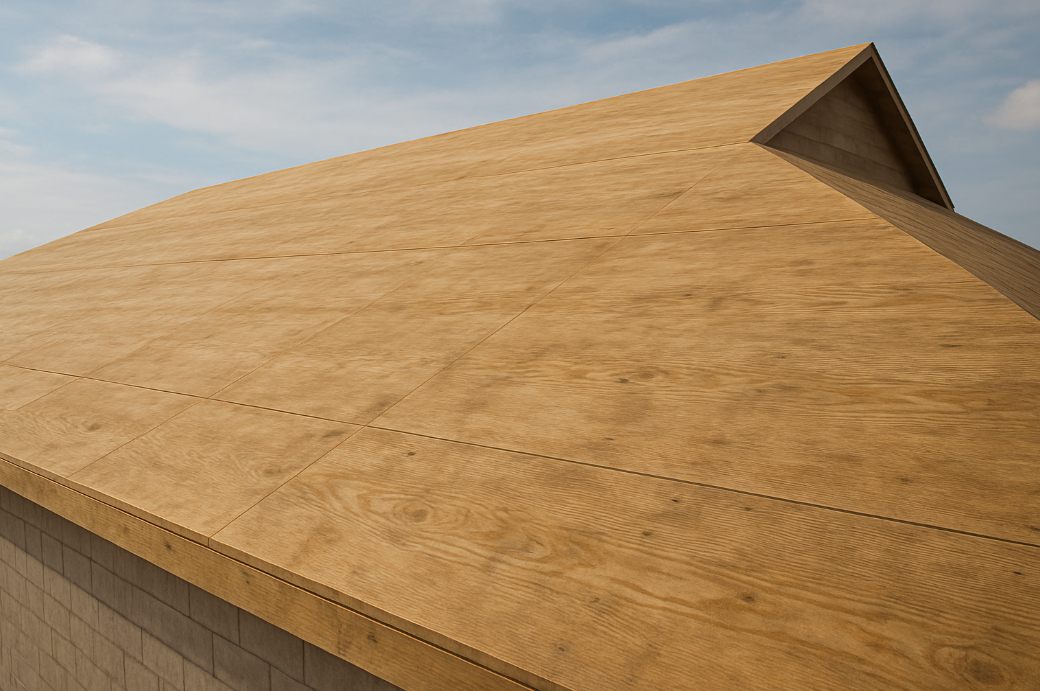

Сплошная обрешётка
Источник: bidlist.io
Она представляет собой ровное основание, полностью закрывающее поверхность крыши. Её монтируют из листовых материалов — ОСП или фанеры.
Между листами обязательно оставляют температурный зазор, чтобы компенсировать расширение при изменении влажности и температуры. Это предотвращает деформацию, растрескивание и расслаивание материала.
Преимущества сплошной обрешётки
- ровная и жёсткая поверхность;
- возможность монтажа гибкой черепицы;
- сплошная поверхность усиливает общую прочность конструкции крыши.
От качества монтажа такой обрешётки очень часто зависит внешний вид готовой крыши, так как все недостатки, перепады высот и изгибы будут видны.
Недостатки
- более высокая стоимость материалов, особенно при использовании качественной влагостойкой фанеры;
- сложный монтаж: тяжёлые листы трудно доставить и поднять на крышу, особенно опасно работать в ветренную погоду;
- плитные материалы могут деформироваться из-за влаги.
Кроме того, монтаж сплошной обрешётки считается более трудоёмким: в отличие от досок, применяемых для разрежённой обрешётки, крупноформатные листовые материалы из дерева сложнее поднимать, подгонять и надёжно закреплять на стропилах, особенно на крышах со сложной геометрией.

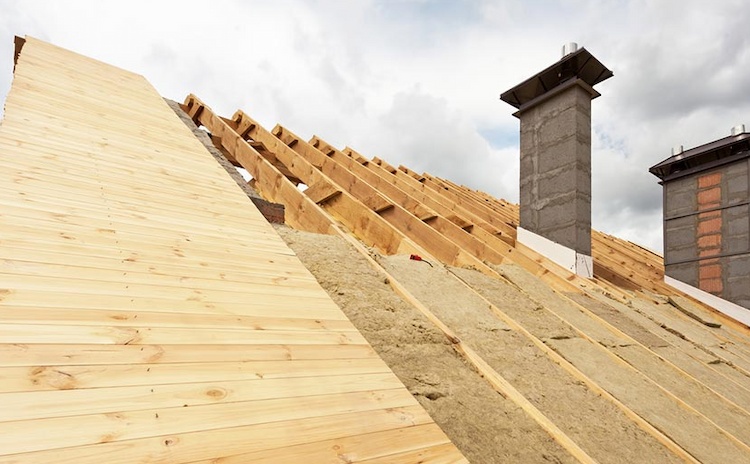

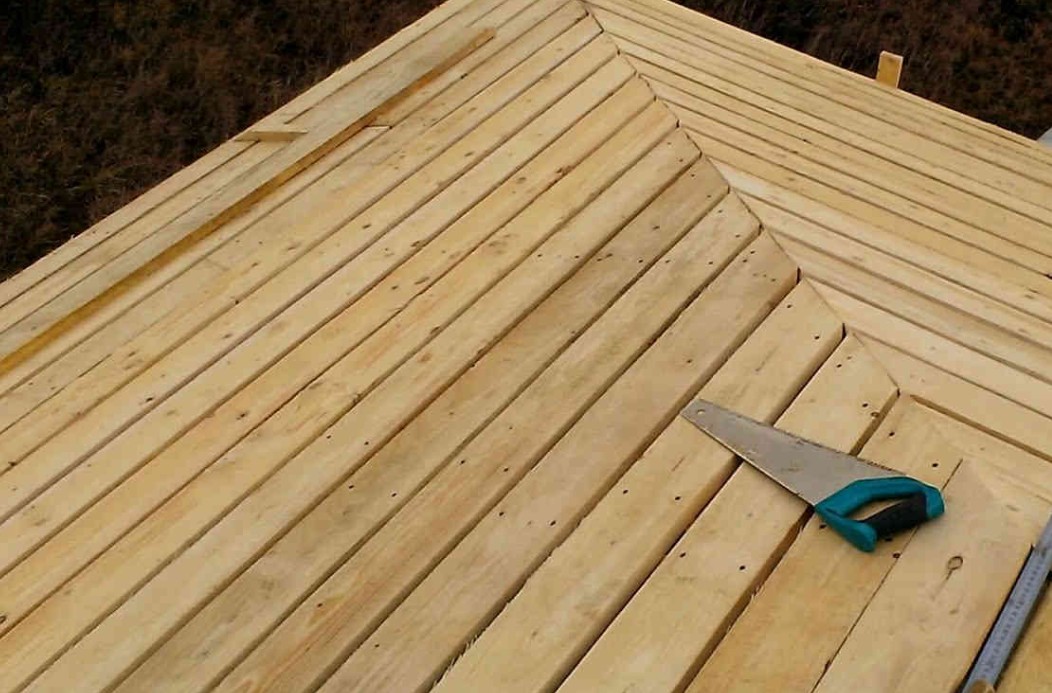

Сплошная обрешётка из досок
Источник: haloroof.com
Отдельно стоит отметить, что сплошную обрешётку можно соорудить из досок. Это может снизить затраты по сравнению с той же фанерой. Наиболее подходящими являются доски из сосны или ели с максимальной шириной 15 см. Более широкие доски могут коробиться при изменении влажности, поэтому этот размер считается безопасным. Перед монтажом сплошной обрешётки доски необходимо обработать антисептиками для защиты от гнили и грибка.
Ошибки при устройстве сплошной обрешётки
Отсутствие температурного зазора между листами. При температурном расширении листы OSB или фанеры будут упираться друг в друга, что приведет к их деформации и повреждению уложенного сверху кровельного покрытия. Этот эффект особенно заметен на солнечной стороне крыши, где нагрев материалов максимален.
Использование слишком тонких материалов (менее 10 мм). Слишком тонкое основание будет прогибаться под нагрузкой, нарушая целостность кровли. Со временем это приведёт к появлению протечек.
Отсутствие проветривания конструкции. Влага, которой некуда выйти из конструкции, будет постепенно разрушать её. Древесина начнёт гнить, вследствие чего несущая способность кровельной системы сильно ухудшится.
Каждая из этих ошибок способна привести к необходимости делать дорогостоящий ремонт крыши.
Кровельные материалы — каким видам обрешётки соответствуют

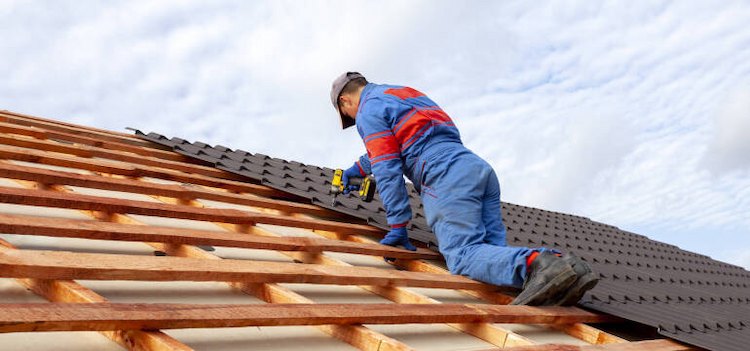

Металлочерепица или профлист
Источник: proroofingmasters.com
Для металлочерепицы или профлиста подходит как разрежённая, так и сплошная обрешётка. Для разрежённой можно использовать бруски 50х50 мм. Шаг выбирают в зависимости от профиля (для каждого вида профиля он указан в инструкции). Сплошную обрешётку необходимо делать там, где это необходимо по инструкции в наиболее уязвимых местах крыши — у коньков, ендов и карнизов, где требуется повышенная прочность и дополнительная защита от влаги.
Подробнее об этом читайте в нашей статье «Почему обрешётка крыши в ендовах и на коньках требует усиления».

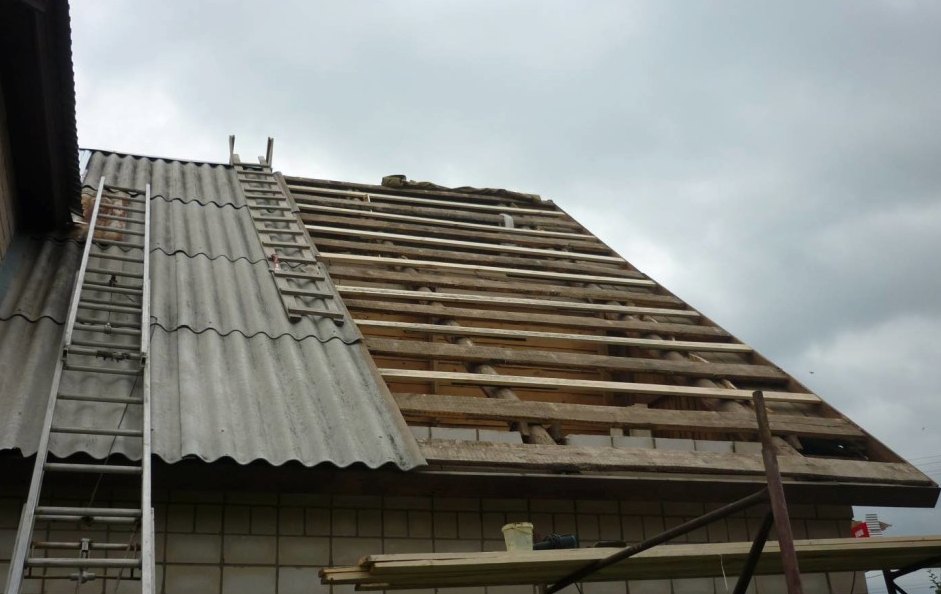

Шифер
Источник: mcdiez.ru
Это относительно недорогой материал, не требующий сплошного основания. Для него монтируют разрежённую обрешётку, выбирая шаг под размер волны шифера. Конечно, шифер можно уложить и на сплошное основание, но так как это дешёвый материал с непредсказуемым качеством, изготавливать под него дорогостоящую сплошную обрешётку не имеет особого смысла.

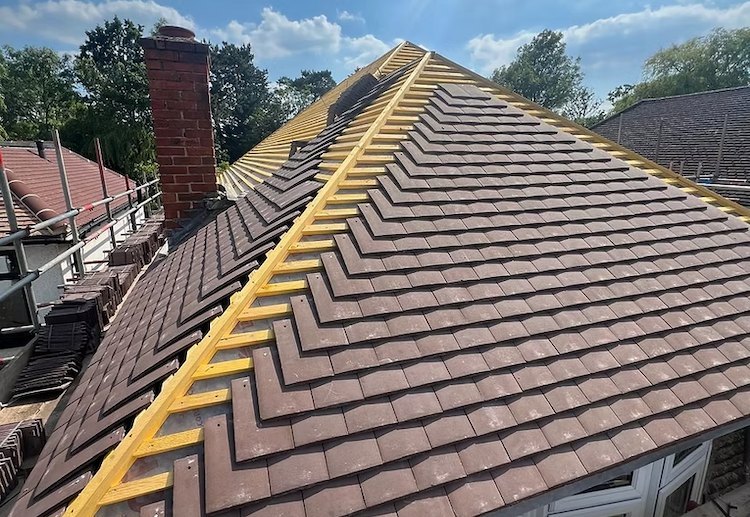

Натуральная черепица
Источник: static.wixstatic.com
Черепица этого вида должна укладываться на разрежённую обрешётку — это классическая и технологически правильная система монтажа для скатов с уклоном свыше 16°. Ключевое требование — достаточная прочность, поскольку вес керамической черепицы значительно превышает вес листовых кровельных материалов. Шаг между брусками должен строго соответствовать инструкции производителя и расчётным нагрузкам.
На пологих скатах с меньшим углом этот материал не выполняет в полной мере защиту от осадков, поэтому лучше его не использовать. Но если вы не готовы от него отказаться в пользу других кровельных материалов, то нужно сделать сплошной настил, например, из досок.

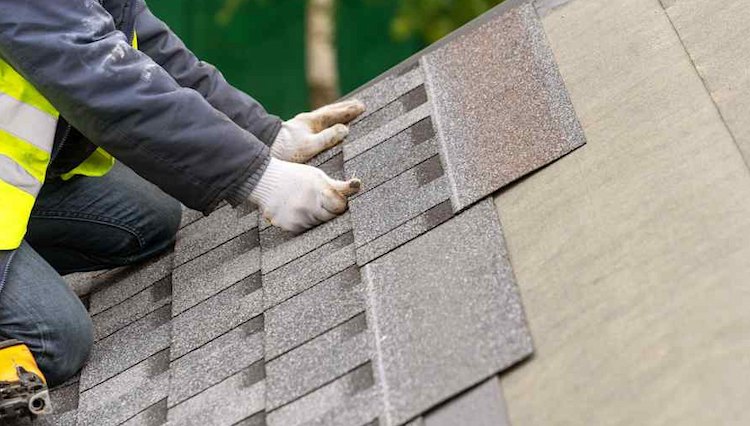

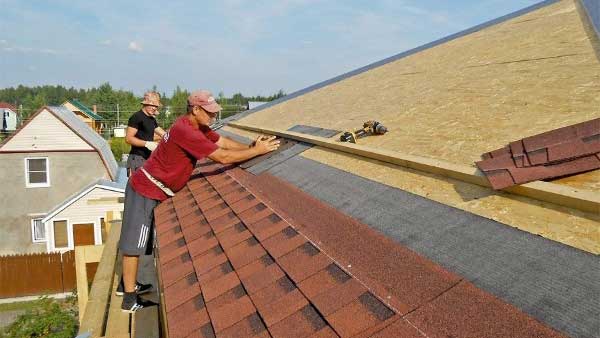

Гибкая черепица
Источник: media.angi.com
Для неё нужна исключительно сплошная обрешётка, так как по-другому уложить этот материал невозможно. Для монтажа подойдёт фанера или ориентированно-стружечные плиты (ОСП). Такое основание обеспечивает плотное прилегание гонтов, исключая деформацию.

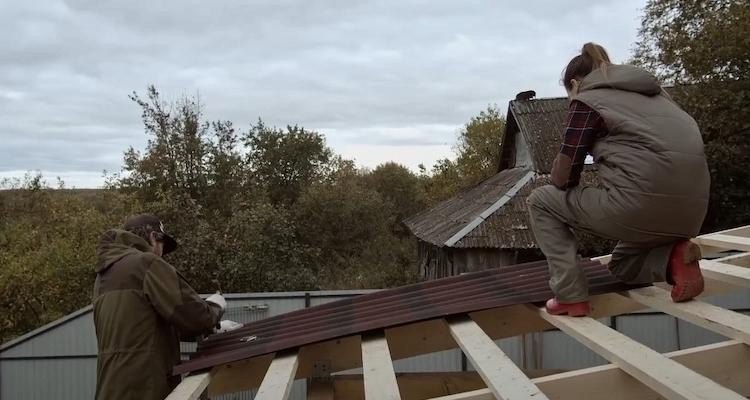

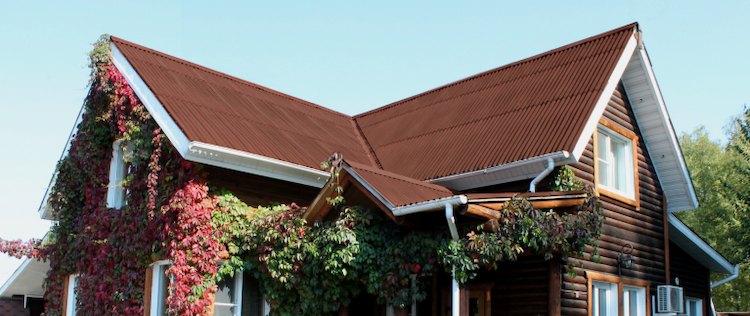

Ондулин
Его можно монтировать как на сплошную, так и на разрежённую обрешётку. При этом:
- Ондулин Смарт при угле наклона скатов 5–10° укладывается только на сплошную обрешётку;
- Черепица Ондулин — на сплошную при угле 5–15°;
- Ондувилла — на сплошную при уклоне 9–20°.

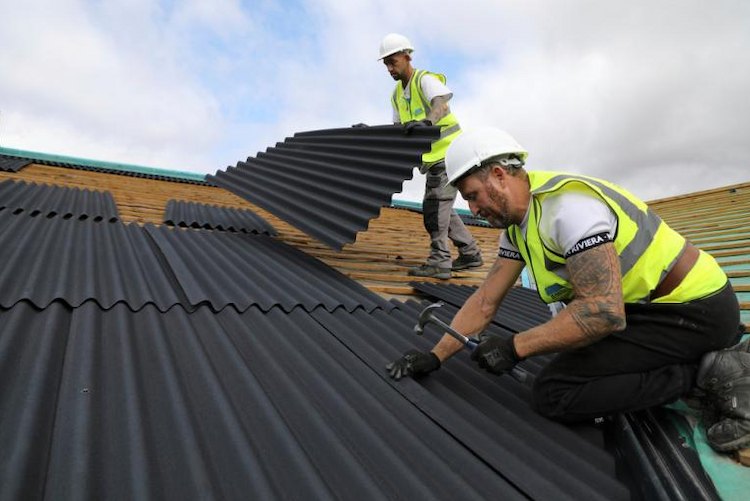

Для разрежённой обрешётки под Ондулин используют доски толщиной не менее 25 мм или брус 50×50 мм. При правильном шаге и соблюдении технологии монтажа материал обеспечивает герметичность и долговечность кровли на долгие годы.
Источник: ph.onduline.com

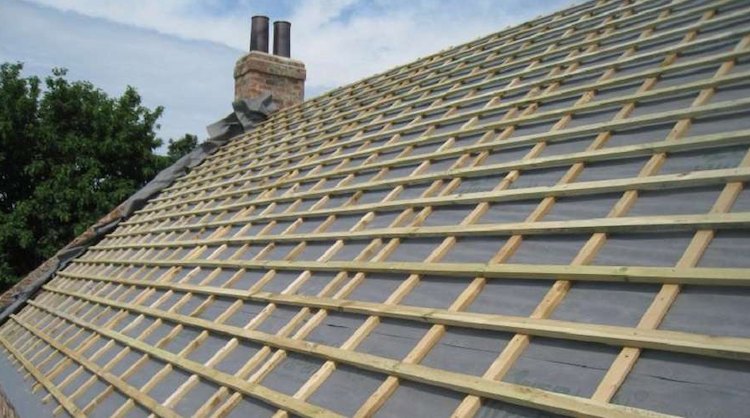

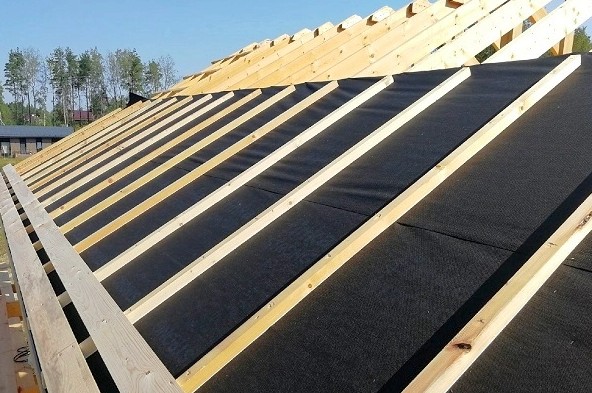

Контробрешётка: назначение и особенности
Контробрешётка — это дополнительный слой из брусков, установленный между обрешёткой и стропильной системой/подкровельной гидроизоляцией или супердиффузионной мембраной. Она необходима для создания вентиляционного зазора, который минимизирует образование конденсата, что очень важно, чтобы утеплитель в кровельной конструкции оставался сухим и надёжно защищал пространство чердака или мансарды от холода. Контробрешётка особенно важна для металлочерепицы и профнастила, так как эти материалы наиболее подвержены образованию конденсата.
Источник: welbm.co.uk
Для Ондулина также требуется контробрешётка: хотя этот материал менее подвержен конденсату. Шершавая поверхность листов Ондулина удерживает капли, не позволяя им быстро стекать вниз, как это происходит на металлических поверхностях. Благодаря контробрешётке воздух свободно движется под кровлей и капли конденсата успевают испариться. Как следствие, утеплитель остаётся сухим, а стропила не гниют. Это значительно продлевает срок службы кровельной конструкции.
Итог
Нельзя сказать, что тот или иной вид обрешётки лучше или хуже. Для одних случаев подойдёт разрежённая обрешётка, а для других — сплошная. Всё зависит от наклона крыши и используемых материалов.
Чтобы ничего не усложнять и получить надёжный результат, обратите внимание на материалы Ондулин Смарт, Черепицу Ондулин и Ондувиллу. Они отлично подходят для скатных крыш загородных домов и не требуют сложных расчётов обрешётки. При этом для них можно монтировать как разрежённую, так и сплошную обрешётку, в зависимости от наклона скатов.
Для вашего удобства на нашем сайте можно скачать инструкцию по монтажу:
И помните, что правильно выбранный вид обрешётки и её качественный монтаж в соответствии с инструкцией производителя — это основа долговечной, надёжной и герметичной кровельной конструкции, которая защитит ваш дом на долгие годы.
