Шатровая крыша дома: преимущества, особенности монтажа и расчёт стропил

Шатровые крыши пользуются заслуженной популярностью в малоэтажном строительстве. Чаще всего этот тип конструкции выбирают для строений округлой формы или, например, башен. Крыша имеет скаты треугольной формы, имеющих одинаковый размер и сходящихся в верхней точке (коньковом узле). Такое архитектурное решение действительно напоминает шатёр, особенно если конструкция состоит не из четырёх, а восьми или даже двенадцати скатов. Но чем больше скатов, тем сложнее стропильная система.

В зависимости от количества скатов различают несколько типов шатровых конструкций. Четырёхскатная — самая распространённая, она подходит для зданий с квадратным основанием. Шести- и восьмискатные варианты сложнее в исполнении, но выглядят эффектнее. Дома с шатровыми крышами всегда привлекают внимание благодаря необычной архитектуре и оригинальному силуэту.

В этой статье вы узнаете о плюсах и минусах данного архитектурного решения, особенностях конструкции шатровой крыши, о том, как правильно рассчитать стропильную систему и этапах монтажа, которым нужно следовать, чтобы избежать ошибок.

Преимущества шатровой крыши

Благодаря своей геометрии, шатровые кровельные системы считаются одними из самых привлекательных. Их преимущества:

• Хорошая аэродинамика. Правильно смонтированая конструкция шатровой крыши способна выдержать сильные порывы ветра.
• Оптимальный угол наклона. Чаще всего он составляет 25–40°, реже до 50°. При углах от 30–35° снег на шатровой крыше практически не задерживается.
• Красивый внешний вид. Дом с такой крышей смотрится очень необычно и всегда привлекает к себе внимание прохожих.
• Возможность любого расположения дома. Конструкция менее чувствительна к направлению ветра и имеет равную устойчивость к ветровым нагрузкам с любой стороны.
• Качественное отведение талых вод. Отсутствуют внутренние углы и снежные карманы. Вода легко стекает с любой части кровли шатровой крыши. Это минимизирует риск протечек.

Недостатки

Наряду с многочисленными плюсами, у данного вида кровельной конструкции есть и минусы:

• Сложность монтажа. Не всякий строитель сможет смонтировать такую крышу. Она имеет много нюансов, которые не всегда можно предвидеть заранее. Часто требуется решать возникающие вопросы непосредственно во время работ. Сложнее шатровой конструкции будет только купольная.
• Дороговизна. Это связано с трудностью строительно-монтажных работ. Чем сложнее задача, тем дороже берут за свои услуги строители. Монтаж шатровой крыши считается достаточно трудоёмкой процедурой из-за сложной геометрической формы.
• Минимум полезной площади внутри мансарды. Основное пространство образуется непосредственно под коньком в центре, так как наклонные скаты сильно «съедают» возможность использования жилого пространства ближе к краю помещения. Другие типы крыш в этом плане значительно выигрывают.
• Подходит не для всяких домов. Классический вариант рассчитан только на здания с одинаковой длиной стен, то есть квадратных. Если здание прямоугольное, конструкция будет уже не шатровой, а вальмовой.
• Проблемы с естественным освещением чердачного помещения. Это можно реализовать с помощью мансардных окон, что является недешёвым решением. Такие окна должны иметь герметичные стыки по периметру рамы, чтобы не допустить попадания осадков внутрь чердака или мансарды. Также в шатровых крышах допускается делать обычные окна – «люкарны» но их монтаж тоже не самый простой, а поэтому дорогой.

Особенности системы шатровой крыши

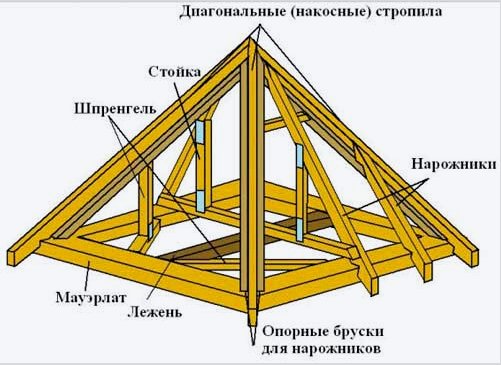

Перечислим основные конструктивные элементы:

• Конёк. Как такового, конька в шатровой системе в привычном понимании нет. Это скорее узел, соединяющий стропила.
• Скаты. Их может быть не менее трёх. Скаты конструируют из стропил и нарожников. Благодаря этим элементам нагрузка распределяется равномерно. Количество нарожников шатровой крыши зависит от размера скатов. Важно, чтобы они соответствовали планируемой нагрузке с учётом силы ветра и возможного слоя снега во время обильных осадков зимой.
• Нарожники. Так называются укороченные стропильные ноги, используемые для поддержания стропил.
• Свесы. Их делают за счёт стропил, выходящих за плоскость стен здания. Также иногда применяются короткие стропила, называемые кобылками. Они прикрепляются к основным элементам.
• Вертикальные стойки. Они усиливают нарожники и делают шатровую конструкцию более устойчивой к ветрам. Количество стоек рассчитывают, исходя из региона строительства и специфики климата.
• Лежень. Используется для увеличения прочности обвязки.
• Мауэрлат. Берёт на себя нагрузку от стропил. Может изготавливаться как из бруса, так и из досок толщиной от 50 мм.

Собрать конструкцию шатровой крыши самостоятельно без опыта крайне сложно — риск ошибок очень высокий, особенно в узле схождения стропил. Для данного типа покрытия, даже в большей степени чем для многих других кровель, нужен проект с точными расчётами геометрии, ветровых и снеговых нагрузок и т.п. Иначе ошибок при монтаже не избежать.

Все используемые пиломатериалы должны быть хорошо просушены. В противном случае во время усыхания деревянные элементы, выполняющие несущую функцию, поведёт. Стропила должны иметь вырубки. Это необходимо для надёжности соединений.

Чертёж шатровой крыши и расчёт стропильной системы

Перед началом строительства необходимо подготовить подробный проект с чертежами. Это поможет избежать ошибок при раскрое материалов и монтаже.

При составлении чертежей учитывают следующие параметры:

• Размер основания — длина стороны здания (например, 8×8 м);
• Высота конькового узла — расстояние от перекрытия до вершины;
• Угол наклона скатов — определяется соотношением высоты и половины пролёта.

Расчёт шатровой крыши выполняют поэтапно.

1. Длина мауэрлата

Определяется по периметру здания. Например, для дома 8×8 м:
8 × 4 = 32 м.

2. Длина центральных (рядовых) стропил

Рассчитывается по теореме Пифагора. Стропило является гипотенузой треугольника, где один катет — высота кровли (h), второй — половина стороны здания (a/2).

Пример: при a = 8 м и h = 2,5 м:

√(2,5² + 4²) = √22,25 ≈ 4,72 м

С учётом карнизного свеса (0,4–0,5 м) итоговая длина составит около 5,1–5,2 м.

3. Длина накосных (диагональных) стропил шатровой системы

Являются основными несущими элементами и имеют большую длину. Горизонтальная проекция определяется как a / √2.

Пример: a = 8 м → a/√2 ≈ 5,66 м

Длина стропила:

√(2,5² + 5,66²) = √38,29 ≈ 6,19 м

С учётом свеса: около 6,6–6,7 м.

4. Нарожники (укороченные стропила)

Располагаются между накосными стропилами и мауэрлатом. Их длина уменьшается по мере приближения к углам здания. Расчёт шатровой конструкции выполняется по принципу подобных треугольников: длина каждого элемента пропорциональна расстоянию от угла до точки установки. На практике часто используется шаблон или разметка по месту.

5. Шаг установки стропил

• стандартный шаг: 600–900 мм;
• при увеличении шага требуется увеличение сечения элементов.

6. Сечение стропил

Для пролётов около 4,5–5 м и умеренных нагрузок:

• рядовые стропила: 50×200 мм — базовый вариант;
• 50×150 мм — только при лёгкой кровле и малых нагрузках;
• накосные стропила: сдвоенные доски (2×50×150 мм) или брус 100×150 мм.

7. Площадь кровли

Рассчитывается как сумма площадей всех скатов. Площадь одного ската: (длина стропила × длина основания с учётом свесов) / 2. Общая площадь: площадь одного ската × 4. При расчётах учитывают карнизные свесы (обычно 0,4–0,5 м).

8. Расчёт нагрузок

При проектировании шатровой крыши учитывают следующие нагрузки:

• кровельное покрытие: 3–12 кг/м²;
• снеговая нагрузка: 100–250 кг/м² (в зависимости от региона);
• ветровая нагрузка: 20–60 кг/м²;
• утеплитель и обрешётка: 30–50 кг/м².

Итого ориентировочная суммарная нагрузка составляет 150–300 кг/м². В регионах с повышенной снеговой нагрузкой — до 350–400 кг/м².

Важно: основную нагрузку на конструкцию создаёт снег, поэтому при расчётах необходимо учитывать климатические условия региона строительства.

Кровельные работы

Основные этапы монтажа утеплённой конструкции:

1. Сначала монтируют стропильную систему шатровой крыши. Стропила могут быть висячими или наслонными. В первом случае они опираются на две крайние опоры. Наслонные стропила применяются в домах, имеющих среднюю несущую стену или столбчатые опоры, колонны.
2. Сверху стропил крепят супердиффузионную мембрану, например, ONDUTISS SMART AM. Обязательно соблюдение нахлёста, который проклеивают специальной клеящей лентой, интегрированной в полотно, либо, если плёнка не оснащена самоклеящей лентой, то двусторонним строительным скотчем ONDUTISS Double Scotch.
3. Затем изготавливают обрешётку и контрообрешётку.
4. Далее, монтируют кровельный материал.
5. Плиты утеплителя размещают снизу между деревянными стропилами. Они должны быть уложены плотно, без зазоров.
6. Затем крепят пароизоляционную плёнку, например, ONDUTISS SMART B. Размещают её с внутренней стороны кровли. Для фиксации используют строительный степлер. Обязательно соблюдают нахлёст минимум 8 см, который проклеивают специальным скотчем, чтобы обеспечить герметичность.
7. Далее, делают подшивку и внутреннюю отделку.

Так как все скаты данного вида покрытия имеют одинаковые размеры, то подрезка материала с одного ската может использоваться на соседнем. Лучше заранее просчитать этот момент, чтобы снизить расход.

Как сделать шатровую крышу своими руками: 5 советов

Если вы решили самостоятельно возвести данную кровельную конструкцию, примите во внимание следующие рекомендации:

• Не пренебрегайте проектом. Даже небольшая ошибка в расчёте приведёт к перекосу и проблемам с гидроизоляцией.
• Используйте качественный пиломатериал. Влажность древесины не должна превышать 20%. Проверяйте отсутствие сучков и трещин.
• Усильте коньковый узел. Это самый ответственный участок шатровой крыши. Используйте металлические уголки и пластины.
• Не экономьте на супердиффузионной мембране и пароизоляции. Даже небольшое количество конденсата может оказать негативное влияние на конструктивные деревянные элементы за несколько сезонов.
• Проверьте герметичность соединений. Особое внимание уделите местам прохода коммуникаций и мансардным окнам.

Итог

Шатровая крыша, хоть и является сложной с точки зрения монтажа, тем не менее её можно отнести к одному из лучших архитектурных решений для людей, предпочитающих индивидуальный стиль. Также она рекомендуется для домов, построенных на открытой местности с сильными ветрами. Работу следует доверять строителям с большим опытом (не менее 5-7 лет) и подтверждающим его портфолио. Ключом к успеху являются правильно выполненные расчёты всех элементов конструкции.

Стропильная система шатровой крыши должна быть прочной, смонтированной без единой ошибки. Выбирая покрытие, обратите внимание на Ондулин: он подходит для любых климатических условий, не боится влаги, имеет гарантию от протечек 15-20 лет, оказывает минимальную нагрузку на стропильную систему и выдерживает ураганный ветер. Соответственно, капитальный ремонт при правильном монтаже вам не понадобится долгие годы.

Самым оптимальным решением будет Ондулин Смарт (бюджетный вариант) или Ондувилла (премиум вариант), от них будет минимальное количество обрезков после завершения работ.
