Многощипцовая крыша

Средневековые замки, старинные причудливые здания, дома, представляющие собой историческую ценность, часто имеют сложную кровельную систему. Она поражает своей красотой и уникальностью. В наше время подобные дома все чаще встречаются в загородном строительстве.

Многие строительные компании предлагают своим клиентам проекты домов с многощипцовой крышей. Выглядит такая крыша действительно ярко и необычно, в сравнении с обычными двухскатными и мансардными конструкциями. Но такая крыша требует высокой точности расчётов. Также важным является выбор кровельного материала.

Кровля должна выдерживать сильные порывы ветра, не бояться температурных перепадов и надёжно защищать от атмосферных осадков. Примерами таких материалов являются Ондулин Смарт и Ондувилла. Они подходят для использования на крышах с любой геометрической формой.

Что такое многощипцовая крыша: плюсы и минусы

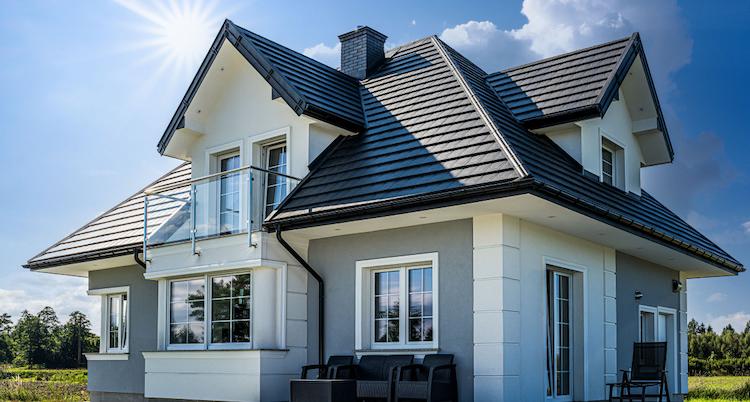

Классическую крышу с двумя скатами и двумя фронтонами можно назвать двухщипцовой. Если же фронтонов больше, то данную конструкцию называют многощипцовой. Из-за специфики стропильной системы и множества архитектурных особенностей, предусмотренных проектом, такая крыша считается одной из самых сложных. Если требуется создать уникальный архитектурный проект дома, то вариант с многощипцовой крышей считается наиболее подходящим.

Такие крыши можно соорудить на домах из любых материалов: из кирпича, бруса, блоков или построенных по каркасной технологии. Все зависит от навыков проектировщиков и пожеланий заказчика.

Крыша этого типа востребована для домов со сложной планировкой, несколькими фронтонами и углублёнными балконами. Также она требуется, если для увеличения функциональности к относительно простому дому были сделаны пристройки. В таком случае крышу приходится переделывать в многощипцовую.

Преимущества

• Уникальный архитектурный стиль. Дом с многощипцовой крышей будет заметно выделяться на фоне соседних строений.
• Возможность увеличить полезное пространство. Многощипцовая кровельная конструкция позволяет с большой выгодой использовать мансардные и чердачные помещения.
• Прочность и надёжность. Монтаж многощипцовой крыши подразумевает использование большого количества дополнительных ребер жёсткости, которые увеличивают прочность.
• Устойчивость к снеговым нагрузкам. Многощипцовые крыши часто имеют большой угол наклона скатов. Благодаря этому снег не задерживается на поверхности кровельного материала.

Минусы многощипцовой крыши

Среди минусов можно отметить дороговизну данного решения. Разработка качественного проекта дома обойдется недёшево. Также для реализации проекта требуется большой объём материалов. Для монтажа следует привлекать профессионалов с опытом не менее 5 лет. Услуги таких строителей считаются одними из самых дорогих.

Другой минус — большое количество отходов. Их нельзя избежать даже при точном раскрое кровельного материала. Это связано со сложной геометрической формой крыши. Поэтому лучше использовать Ондулин Смарт или Ондувиллу.

Ещё один минус — обязательно требуется качественная гидроизоляция, так как многощипцовая крыша имеет много изломов, являющихся самыми уязвимыми местами для попадания дождевой и талой воды в подкровельное пространство.

Особенности конструкции многощипцовой крыши

Выше вы можете увидеть простую схему многощипцовой крыши. В реальности такие схемы могут быть в разы сложнее.

Самым простым вариантом для загородного дома считается трёхщипцовая крыша. Она сооружается на прямоугольной коробке, имеющей пристройку. Более сложные конструкции включают в себя элементы других видов крыш (вальмовая, купольная и т.д.). Многощипцовая крыша состоит из нескольких стропильных систем, связанных между собой. В результате получается несколько скатов и фронтонов.

Сложности проектирования и монтажа

Многощипцовая крыша считается одной из самых сложных. В отличие от простых двускатных решений, она состоит из множества пересекающихся скатов, ендов, коньков и рёбер, что требует точных инженерных расчетов и высокой квалификации проектировщиков. Поэтому, чтобы дом был надёжным и долговечным, необходим хороший проект многощипцовой крыши.

Первая ключевая сложность — геометрия конструкции. Чтобы многощипцовая система была устойчивой и долговечной, нужно правильно рассчитать углы наклона скатов, нагрузку от снега и ветра, а также распределение веса на несущие стены и мауэрлат. Ошибки на этапе проектирования могут привести к перекосам, протечкам и ускоренному износу кровли.

Вторая важная задача — сложная стропильная система. В такой крыше используется большое количество накосных, диагональных и укороченных стропил, а также дополнительных опор и прогонов. Их монтаж требует точной подгонки элементов, поскольку даже небольшие отклонения в узлах соединений способны нарушить общую жесткость конструкции.

Отдельного внимания заслуживает гидроизоляция. В многощипцовой крыше образуется множество внутренних углов — ендов, где скапливаются вода и снег. Эти участки считаются наиболее уязвимыми, поэтому при устройстве кровельного пирога особое внимание уделяют качеству их монтажа, чтобы дождевая и талая вода не проникали под кровлю.

Еще один фактор сложности — повышенный расход материалов. В многощипцовой конструкции большого дома из-за множества примыканий и резки покрытия увеличивается количество отходов, особенно при использовании металлочерепицы или профлиста. Это напрямую отражается на бюджете строительства и требует тщательного планирования закупок.

Наконец, монтаж многощипцовой крыши занимает больше времени по сравнению с простыми конструкциями. Чтобы дом с такой крышей прослужил десятилетия, важно соблюдать технологию укладки утеплителя, пароизоляции и кровельного материала, а также контролировать каждый этап работ. Именно поэтому многощипцовая система чаще всего реализуется профессиональными кровельщиками, имеющими опыт работы со сложной архитектурой.

Этапы работ

1. Верхнюю часть стен дома гидроизолируют при помощи битумной мастики или рубероида. Затем из бруса или досок делают мауэрлат. Его крепят на внешние и внутренние несущие стен. Мауэрлат равномерно распределяет нагрузку от всей кровельной системы, оказываемой на стены через стропила и стойки.
2. Далее приступают к разметке мауэрлата. На нём отмечают места расположения балок перекрытия. Шаг в среднем составляет 0,6 м. Точное его значение зависит от ширины плит утеплителя. Плиты должны плотно укладываться между балками, не оставляя пустого пространства.
3. Чтобы строители могли легко передвигаться во время монтажа крыши, на балки укладывают доски, выполняющие роль чернового пола.
4. После этого монтируют крайние стойки, на которые сверху будет крепиться основной и дополнительный коньковый прогон. Это важный конструктивный элемент крыши дома, за счёт которого противоположные скаты соединяются друг с другом в своей верхней части. Чтобы закрепить стойки и конёк, собирают треугольные сегменты из стропил. Фактически, они определяют расположение фронтонов. Потом крепят срединные стойки. Для крепления используют гвозди, металлические уголки и скобы.
5. Затем приступают к монтажу накосных стропил. Верхней частью они крепятся к коньку, а нижней — к мауэрлату. По этим стропилам будут формироваться ендовы.
6. Далее крепят остальные стропила, а также дополнительные элементы стропильной системы: ригели (выполняют роль затяжек) и диагональные подкосы (изготавливаются из досок и монтируются под углом). Все дополнительные усиливающие элементы монтируются точно по проекту дома.
7. После этого выступающие лишние концы стропил подрезают до нужной длины. Если требуется, монтируют кобылки. Они образуют свес многощипцовой крыши. Их использование облегчает вес кровельной конструкции и снижает нагрузку на стены и фундамент, в сравнении со свесом из более тяжёлых концов стропил.
8. Далее со стороны скатов на концы стропил набивают лобовую доску, а со стороны фронтонов торцевую доску.

Примеры домов с многощипцовой крышей: фото

Источник: budujemydom.pl.

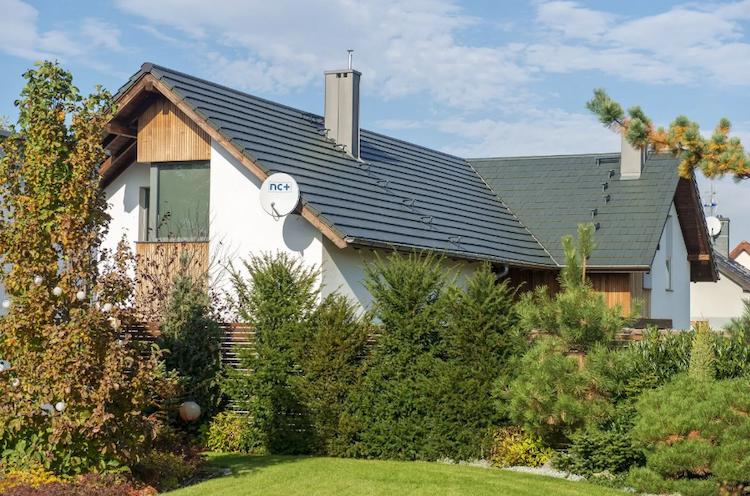

На фото дом с многощипцовой крышей, состоящей из комбинации двух двухскатных крыш.

Источник: terazstrzelno.pl

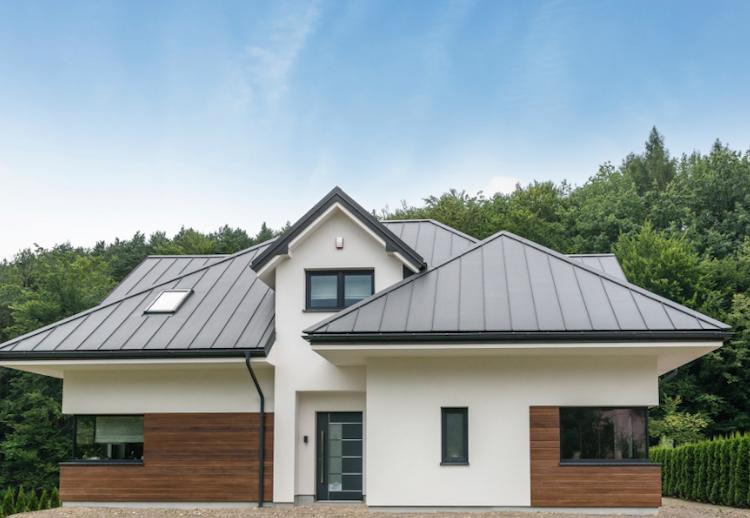

Многощипцовая крыша, покрытая фальцевой кровлей. Светлый фасад, часть которого отделана деревом, отлично сочетается с крышей этого уютного загородного дома.

Источник: terazstrzelno.pl

Многощипцовая крыша дома подходит для людей, желающих иметь больше комнат в своём доме. Но нужно учитывать дороговизну такого решения.

Источник: phd.pl

Такой дом, как на фото выше, требует привлечения опытных строителей, так как стропильная система многощипцовой крыши достаточно сложная.

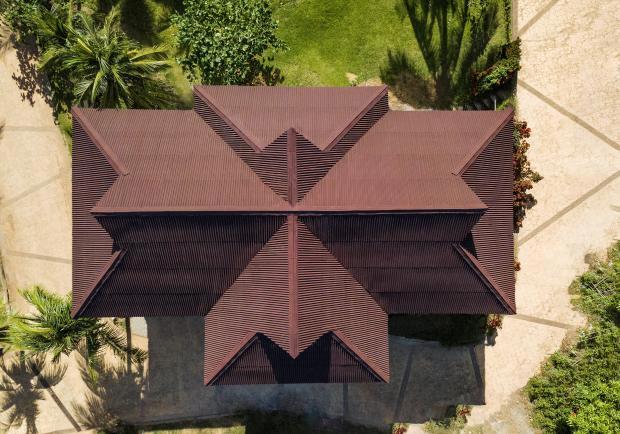

Ондулин на многощипцовой крыше.

Почему лучше использовать Ондулин

Ондулин не ржавеет и, в отличие от металлочерепицы, не шумит во время дождя. Если сравнить его с гибкой черепицей, то он быстрее монтируется, а значит на кровельные работы потребуется меньше времени.

Материал прост в монтаже, потому что он лёгкий, но при этом прочный. Для работы с ним необходим минимум инструментов:

• нож;
• ножовка;
• молоток.

Например, вы можете выбрать Ондулин Смарт серого, зелёного, коричневого или красного цвета, в соответствии со стилем вашего дома.

Во время монтажа строго следуйте инструкции. Особое внимание следует уделить обрешётке. Она изготавливается из досок толщиной от 25 мм. Также допускается применение бруса толщиной от 50 мм. Между низом первого бруска и центром второго соблюдают расстояние 33 см. Расстояние в осях между следующими брусками делают 30,5 см. Так как многощипцовая крыша имеет сложную форму, то, чтобы избежать лишней подрезки, следует заранее разметить расположение каждого листа.

Из-за большого количества изломов у многощипцовой крыши любого дома, в сравнении с традиционной двускатной крышей, повышенное внимание уделяется монтажу аксессуаров. Конёк крепят с подветренной стороны, соблюдая нахлёст друг на друга 12,5 см. Монтаж конька на ребре начинают снизу. Соблюдают нахлёст друг на друга размером от 10 см.

Особое внимание уделяют качеству отделки внутренних углов, образуемых в месте стыковки двух скатов. Именно на таких участках скапливается влага, а значит возрастает риск протечек. Ендову монтируют снизу вверх. Нахлёст друг на друга — 15 см, листов на ендову — 20 см.

Прежде чем приступить к монтажу, обязательно ознакомьтесь с инструкцией. В ней просто и очень понятно описаны все нюансы. Скачать её можно здесь.

Вы легко разберётесь, как монтировать каждый элемент, чтобы многощипцовая крыша, покрытая Ондулином Смарт, прослужила вам десятки лет.

Посчитать необходимое количество материала можно здесь. Также вы можете получить персональную раскладку листов Ондулина. Вы будете знать правильный порядок укладки для монтажа с учетом минимизации обрезков. Для этого перейдите на страницу «Раскладка кровли».

Итог

Перед тем как принимать решение о строительстве дома с многощипцовой крышей, необходимо взвесить все плюсы и минусы этого архитектурного решения. Такая конструкция выглядит эффектно, подчёркивает стиль и индивидуальность дома, позволяет расширить полезное пространство чердака или мансарды. Однако монтаж многощипцовой крыши требует высокой квалификации строителей и грамотного проектирования. Ошибки в расчётах или несоблюдение технологии могут привести к серьёзным последствиям: протечкам, деформациям кровли и повышенным нагрузкам на стены и фундамент.

Для многощипцовой крыши важно правильно выбрать кровельный материал. Ондулин Смарт и Ондувилла хорошо подходят для таких конструкций: они не шумят во время дождя и не ржавеют, в отличие от металлочерепицы. Более того, благодаря удобству монтажа, Ондулин минимизирует количество отходов даже при сложной геометрии крыши, а его стойкость к атмосферным воздействиям обеспечивает долговечность кровли на десятилетия.

Важно помнить, что многощипцовая крыша — это не просто украшение дома, но и технически сложная система, требующая профессионального подхода. Поэтому, если у вас нет достаточного опыта в строительстве, целесообразно обратиться к специалистам, которые помогут с проектированием, расчётами и монтажом. Такой подход не только избавит вас от возможных ошибок, но и позволит наслаждаться надёжной, красивой и долговечной крышей долгие годы.
