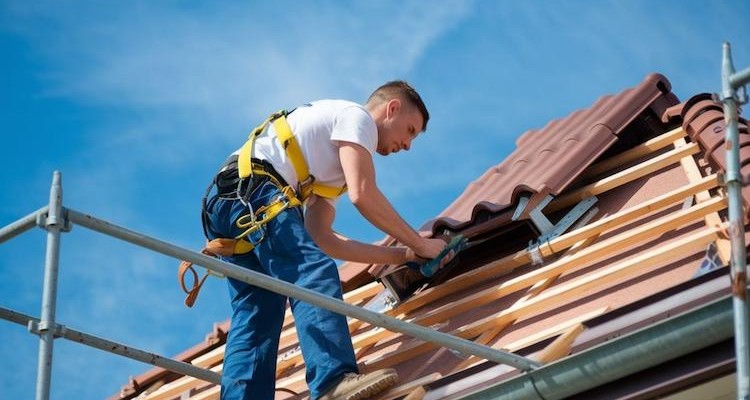

Кровельный пирог скатной крыши: устройство, слои, правила монтажа и типичные ошибки

Источник: kibinka.pl

В этой статье мы детально разберём устройство кровельного пирога тёплой и холодной крыши, объясним функции каждого слоя, расскажем, какой «пирог» подходит для гибкой черепицы, металлочерепицы, профлиста, Ондулина и других кровельных материалов. Отдельно поговорим о распространённых ошибках монтажа и их последствиях, так как это сильно влияет на долговечность крыши.

Что такое кровельный пирог и почему он так называется

Кровельный пирог — это определённая последовательность слоёв, которые укладываются под кровельным материалом. Эти слои работают как единая система: одни из них защищают утеплитель от пара, другие — от дождевой и талой воды, третьи обеспечивают вентиляцию, четвёртые отвечают за защиту от холода или жары.

Название «пирог» возникло потому, что конструкция, по аналогии с выпечкой, имеет несколько слоёв. И если не понимать функции каждого такого слоя, то вряд ли получится избежать ошибок, и крыша дома будет плохо защищать дом от атмосферных воздействий.

Кровельный пирог тёплой скатной крыши

Утеплённая крыша подразумевает, что под ней находится мансарда — жилое отапливаемое помещение. Главная задача такой крыши — не только защищать от внешних воздействий (снега, дождя, ветра), но и сохранять тепло зимой и прохладу летом.

Слои кровельного пирога для утеплённой скатной крыши

• Кровельный материал
• Обрешётка
• Контробрешётка
• Супердиффузионная мембрана
• Утеплитель между стропилами
• Пароизоляционная плёнка
• Внутренняя отделка

Рассмотрим слои кровельного пирога от самого верхнего до нижнего:

Кровельный материал и обрешётка

Обрешётку монтируют с учётом выбранного вида кровли. Используемые пиломатериалы должны быть хорошо просушенными, поскольку сырая древесина со временем деформируется и может привести к дефектам. Между досками или брусками выдерживают необходимый шаг, ориентируясь на инструкцию производителя. Это крайне важно, так как от этого зависит срок службы кровли. После завершения монтажа обрешётки приступают к укладке кровельного покрытия.

Контробрешётка

Для её монтажа используют брус толщиной от 50 мм, который крепят к стропилам поверх супердиффузионной мембраны. Такая конструкция необходима для создания вентиляционного зазора непосредственно под кровельным материалом. Если этого не сделать, то влаге из утеплителя некуда будет выходить и это станет причиной таких проблем, как гниение стропил и других конструктивных элементов крыши.

Супердиффузионная мембрана со стороны кровли (СДМ)

Она укладывается поверх утеплителя и крепится к стропилам. Супердиффузионная мембрана выполняет сразу две функции:

• защищает утеплитель от ветра, пыли, воды (дождь, талый снег, капли конденсата с кровельного покрытия);
• позволяет влаге выходить из утеплителя, из-за чего он остаётся сухим и нормально работает.

Это важнейший слой кровельного пирога, помогающий утеплителю оставаться сухим и сохранять свои теплоизоляционные свойства.

Стропила и утеплитель между стропильными балками

Стропила — это наклонные несущие деревянные балки, которые формируют каркас крыши. Между ними укладывают теплоизоляцию. Чаще всего используется каменная или кварцевая вата. Толщина утеплителя зависит от климата: в средней полосе — 150–200 мм, в более холодных регионах — 250–300 мм. Главное условие — утеплитель должен оставаться сухим. «Точка росы» не должна смещаться внутрь конструкции.

Пароизоляция со стороны помещения

Утепление кровельного пирога нельзя делать без пароизоляции. Она крепится к стропилам со стороны чердака. Её задача — не дать влажному тёплому воздуху из помещения проникнуть в утеплитель. Если же пар попадёт в теплоизоляцию, то из-за перепада температур появится конденсат, что приведёт к намоканию.

При укладке пароизоляции, обязательно соблюдают нахлёсты в соответствии с инструкцией производителя. Их обязательно проклеивают специальной лентой, например, ONDUTISS DOUBLE Fix или ONDUTISS SUPER Fix. Иначе, пар будет попадать внутрь кровельной конструкции.

Контрбрус и внутренняя обшивка

После монтажа пароизоляции устанавливаются бруски, чтобы создать пространство для выравнивания температурно-влажностного режима, но в большей степени для того, чтобы там можно было проложить коммуникации. К этим брускам крепят гипсокартон, фанеру, вагонку или любой другой подходящий отделочный материал.

Кровельный пирог для скатной кровли со сплошной обрешёткой

Источник: expert-dacha.pro

Сплошное основание необходимо:

• при использовании гибкой черепицы;
• с любыми листовыми кровельными материалами при небольшом уклоне скатов (до 15°);
• когда нужна повышенная жёсткость основания.

Слои пирога:

• Кровельное покрытие
• Подкладочный ковёр (для гибкой черепицы)
• Листовой материал
• Шаговая обрешётка
• Контробрешётка
• Супердиффузионная мембрана
• Утеплитель между стропилами
• Пароизоляция со стороны помещения
• Внутренняя отделка

Сплошная обрешётка обеспечивает ровное основание и равномерно распределяет нагрузку.

Кровельный пирог холодной крыши

Холодный кровельный пирог по своему устройству значительно проще, потому что в конструкции отсутствует утеплитель. Такой вариант подходит для хозяйственных построек: сараев, хозблоков, гаражей, бань, летних домиков, а также для домов, где чердак не будет использоваться в качестве жилого пространства.

Слои холодного пирога

• Кровельный материал
• Обрешётка
• Контробрешётка
• Гидроизоляционная плёнка
• Стропила

Гидроизоляционная плёнка: роль и функции

Основная задача гидроизоляции — защитить стропильную систему от влаги, которая может попасть под кровлю во время дождя, а также от снега, задуваемого сильным ветром под кровельные листы. Гидроизоляционная плёнка предотвращает намокание древесины и продлевает срок службы крыши.

Также важно учитывать образование конденсата на металлических покрытиях (металлочерепица, профлист). Из-за перепадов температур появляются капли конденсата и без гидроизоляции они будут стекать на утеплитель и элементы стропильной системы, вызывая их намокание и ускоренное разрушение конструкции.

Ограничения холодной крыши

Нужно понимать, что холодный кровельный пирог сложно переделать в тёплый. Нельзя просто обойтись монтажом утеплителя со стороны чердачного помещения. Придётся также разбирать саму кровлю со стороны улицы, чтобы заменить гидроизоляцию на супердиффузионную мембрану. Если же оставить гидроизоляцию, то влага из утеплителя не сможет выходить наружу. Теплоизоляция будет намокать, стропила начнут гнить.

Поэтому холодную крышу стоит делать только в случае, если вы точно знаете, что не захотите в дальнейшем использовать чердак в качестве жилого помещения. Переделывать крышу будет дороже, чем сразу сделать тёплый кровельный пирог.

Типичные ошибки при монтаже кровельного пирога

Рассмотрим самые распространённые ошибки:

Неправильная толщина утеплителя

Источник: jakbudowac.pl

Частая ошибка — выбор утеплителя меньшей толщины, чем требует расчёт. Нужно учитывать климатические параметры региона. При выполнении расчётов специалисты руководствуются следующими нормативами:

• Тепловая защита зданий СП 50.13330.2024
• Строительная климатология СП 131.13330.2025

В простых случаях можно воспользоваться рекомендациями производителей теплоизоляции или строительными калькуляторами, которые есть в интернете.

Неправильный шаг обрешётки

Источник: strechybj.sk

Если расстояние между брусками выбрано неверно, кровельный материал может деформироваться под нагрузкой от снега. Для каждого материала (металлочерепица, профлист, шифер, Ондулин) шаг может быть разным.

Отсутствие контробрешётки

Источник: drevostavitel.cz

Пренебрежение контробрешёткой или её неправильный монтаж практически всегда приводят к появлению конденсата и гниения дерева. Без контрбруса пространство между кровельным материалом и мембраной не проветривается.

Неправильные и плохо проклеенные нахлёсты плёнок

Нахлёст одной плёнки на другую должен быть не менее 80 мм, а на конструктивные элементы — минимум 200 мм. При этом все нахлёсты обязательно нужно тщательно проклеить, чтобы обеспечить надёжную защиту. В противном случае пароизоляция не сможет полноценно защищать утеплитель от пара из помещений, а супердиффузионная мембрана — от влаги с улицы, что со временем приведёт к ухудшению теплоизоляционных свойств всей конструкции.

Экономия на строительных плёнках

Источник: stayathome.ch

Использование дешёвых или несертифицированных материалов — одна из самых критичных ошибок. Такие плёнки быстро разрушаются и становятся бесполезными. Иногда вместо профессиональной пароизоляции используют обычные полиэтиленовые плёнки. Они могут быть сделаны из вторичного полиэтилена, не имеют достаточной прочности на разрыв и практически сразу начинают рваться в местах крепления скобами.

Строительные плёнки — это не то, на чём стоит экономить, и если пренебречь этим, то кровельная система со временем перестанет работать.

Последствия ошибок в монтаже кровельного пирога

Источник: hardhoutentuinkast.nl

Ошибки в монтаже кровельного пирога скатной крыши приводят к следующим проблемам:

• Намокание утеплителя. Из-за влаги кварцевая или каменная вата может в разы хуже удерживать тепло. Крыша начинает плохо защищать от холода. Особенно сильно это ощущается на мансардных этажах, когда отопление плохо справляется и во время морозов температура в помещении сильно падает.
• Образование конденсата. Из-за проблем с подкровельной вентиляцией, особенно, если кровля сделана из металла, владельцы домов часто сталкиваются с появлением конденсата.
• Плесень. Из-за высокой влажности внутри кровельного пирога, на стропилах, стойках и даже на внутренней отделке мансарды или чердака появляется плесень.
• Гниение деревянных конструкций. При постоянном контакте с влагой стропильная система гниёт, теряет прочность.
• Протечки. Возникают из-за неправильно уложенного кровельного материала, а также из-за повреждения гидроизоляции в случае холодной крыши или супердиффузионной мембраны в утеплённой кровле.

Главный вывод прост: даже если вы использовали самые дорогие и лучшие материалы, это не избавит вас от проблем, если конструкция кровельного пирога смонтирована с ошибками. И если у вас нет опыта в строительных работах, то лучше нанять профессионалов. Об этом мы подробно писали в нашей статье «Монтаж кровли своими руками или с помощью специалистов — что выбрать».

Влияет ли выбор кровли на состав кровельного пирога?

В большинстве случаев — нет. Почти для всех видов кровли структура пирога остаётся одинаковой. Меняются только некоторые нюансы:

Для листовых материалов (металлочерепица, профлист, шифер, Ондулин):

• отличается шаг обрешётки — нужно ориентироваться на рекомендации производителя;
• при малых углах наклона может потребоваться сплошная обрешётка;
• для металлических кровель нужно уделять повышенное внимание вентиляции, потому что металл склонен к образованию конденсата.

Источник: special-tasks.pl

Для гибкой черепицы — всегда требуется сплошная обрешётка.

Источник: dach-mar.pl

Несмотря на эти отличия, базовая схема остаётся неизменной: пароизоляция снизу, утеплитель в середине, гидро- и супердиффузионные плёнки сверху, обрешётка и кровля.

Кровля Ондулин

Если вы ищете надёжный и в то же время несложный в монтаже кровельный материал для скатной крыши, стоит обратить внимание на такие материалы, как Черепица Ондулин, Ондувилла и Ондулин Смарт. Они широко применяются в частном домостроительстве. Благодаря подробной инструкции вы сможете смонтировать кровельный пирог без ошибок.

Ондулин Смарт

Источник: onduline.com

Ондулин Смарт — это волнистые листы на битумной основе, которые имеют специальный замок Smart Lock. Он не даёт листам смещаться, защищает от протечек и делает монтаж максимально простым. Вы можете использовать Ондулин Смарт для различных видов скатных крыш загородных домов, а также бань, беседок, гаражей и хозпостроек.

Черепица Ондулин

Источник: onduline.com

Черепица Ондулин по внешнему виду напоминает классическую черепичную кровлю, но монтируется значительно легче. Материал удобен в подрезке, не требует специального инструмента, подходит для самостоятельного монтажа и красиво смотрится на крыше.

Ондувилла

Источник: fachowydekarz.pl

Ондувилла отличается красивой формой волны и необычной окраской, что делает её похожей на натуральную черепицу. Этот материал привлекает своими декоративными качествами, выразительным внешним видом в сочетании с простым монтажом. Если вы цените эстетику, то Ондувилла будет хорошим решением.

Ондулин — материал, упрощающий монтаж кровельного пирога

Наличие чётких рекомендаций по всем этапам монтажа позволяет избежать ошибок при работе с Ондулином даже для людей с небольшим опытом. На нашем сайте вы можете скачать инструкцию:

• для Ондулина Смарт;
• для Черепицы Ондулин;
• для Ондувиллы.

Внимательно всё прочитав, вы будете точно знать, когда нужна сплошная, а когда шаговая обрешётка, правильно рассчитаете расстояние между брусками и сможете смонтировать кровельный пирог так, что он будет исправно выполнять свои функции.

Строительные плёнки ONDUTISS

В качестве плёнок для устройства правильного кровельного пирога рекомендуем использовать:

• супердиффузионные мембраны ONDUTISS — защищают утеплитель от внешней влаги и выводят пар наружу;
• пароизоляция ONDUTISS — препятствует попаданию водяного пара из помещения в утеплитель;
• гидроизоляция ONDUTISS — применяется в холодных скатных крышах и защищает от влаги со стороны улицы.

Каждый вид строительных плёнок ONDUTISS сопровождается понятной инструкцией по монтажу, что помогает правильно выполнить нахлёсты, герметизировать их и обеспечить корректную работу всех слоёв кровельного пирога.

Итог

Кровельный пирог — это многослойная конструкция, задача которой заключается в защите от дождевой и талой воды, сохранении утеплителя в сухом состоянии и предотвращении гниения элементов стропильной системы. Малейшие ошибки могут привести к серьёзным последствиям, вплоть до необходимости ремонта всей крыши. Поэтому важно выбирать надёжные материалы — такие как кровля Ондулин и строительные плёнки ONDUTISS — и строго следовать инструкции при монтаже каждого слоя кровельного пирога.
